在電力變壓器、大型電機、電抗器等電磁設備的制造、交接及預防性試驗中，繞組直流電阻的測量是一項看似基礎卻至關重要的測試。它能夠有效發現繞組內部是否存在匝間短路、導線斷裂、焊接不良、分接開關接觸缺陷以及繞組并聯支路間的連接問題。這些缺陷可能導致設備局部過熱、損耗增加，甚至引發嚴重故障。因此，直流電阻測試被譽為評估繞組導電回路完整性與連接質量的“基礎標尺"。然而，測量帶有大電感的繞組直流電阻并非易事，傳統的電橋法耗時漫長，而現代直流電阻測試儀需解決快速建立穩定測試電流、克服電感反電動勢干擾、實現微小電阻差值精確測量等挑戰。武漢特高壓電力科技有限公司針對這一專業測試需求，開發了系列直流電阻測試儀，致力于提升測試效率與數據可靠性。

?技術原理與核心挑戰?

直流電阻測試儀通常采用經典的直流壓降法原理：向被測繞組施加一個穩定的直流測試電流，通過高精度儀表測量該電流在繞組兩端產生的電壓降，然后根據歐姆定律計算出電阻值。其技術核心與挑戰在于：

• ?對抗電感效應，實現快速穩定?：繞組是一個大電感元件。施加直流電流時，電感會阻礙電流變化，產生反電動勢，導致電流上升緩慢，需要較長時間才能達到穩定，傳統方法耗時極長。優秀的測試儀需要采用特殊技術（如“助磁法"或智能控制算法）來加速這一過程，縮短等待時間。

• ?保證測量精度，尤其是微小差值?：對于大型變壓器，繞組相間或線間的直流電阻差值通常要求很?。ㄈ绮怀^平均值的2%）。這就要求儀器具備高精度的電流源和電壓測量能力，能夠分辨微歐級甚至更小的電阻差異。

• ?適應寬范圍測試需求?：測試對象從低壓小電機到超高壓大容量變壓器，其電阻值范圍跨度大（從毫歐到數十歐姆），測試電流也需要相應調整（從幾毫安到上百安培），儀器需具備寬量程和自動或手動換擋能力。

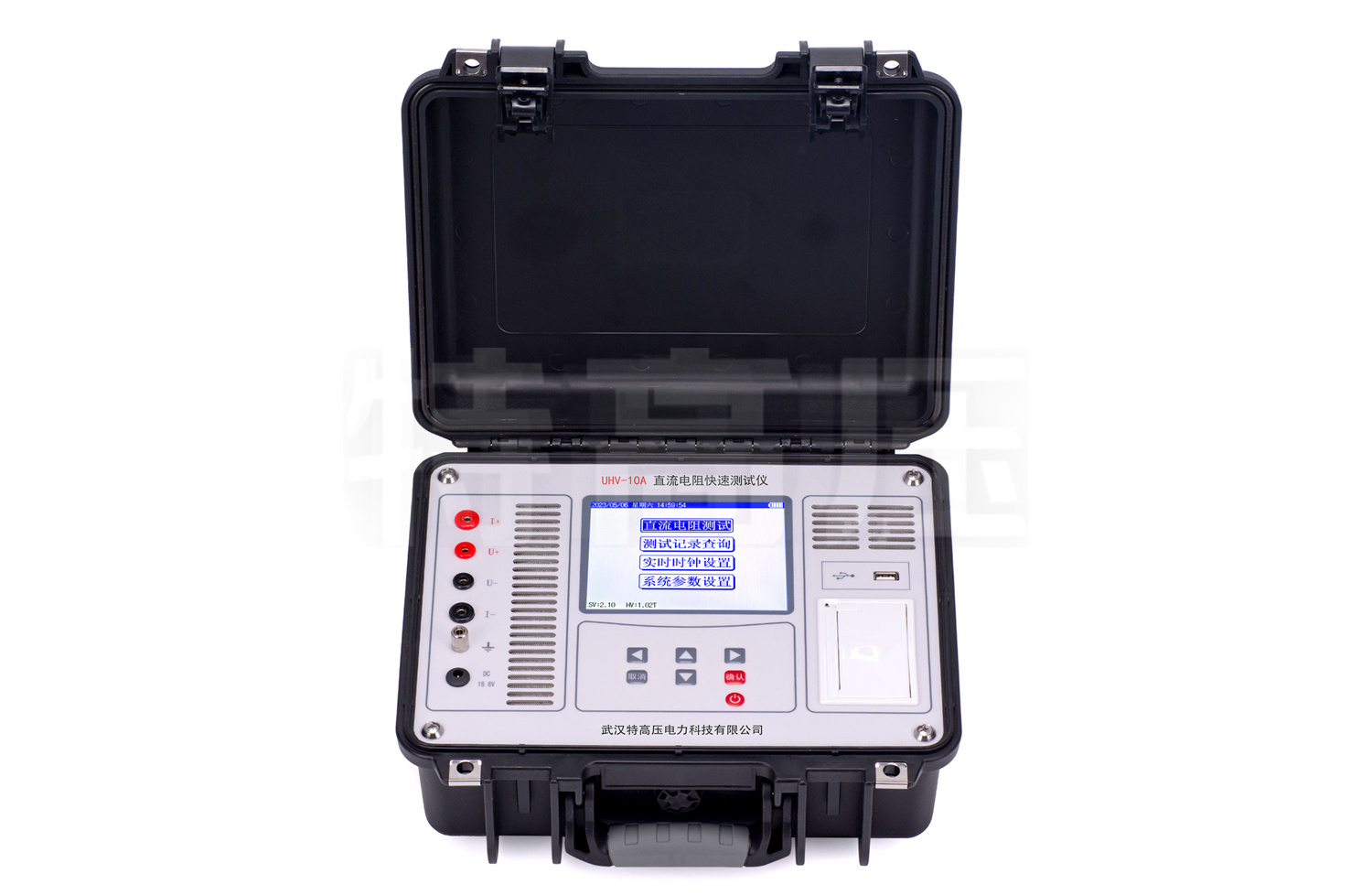

?武漢特高壓直流電阻測試儀的產品特點?

為應對上述挑戰，武漢特高壓的直流電阻測試儀在設計中融入了多項針對性考量：

?1. 快速穩流技術與智能測量?
儀器采用先進的開關電源技術和閉環反饋穩流電路，能夠輸出高穩定度的直流測試電流。針對感性負載，部分型號具備“快速測量"或“助磁"模式，通過技術手段有效抑制電感對電流建立的阻礙，使測試電流能在較短時間內達到穩定狀態，將傳統方法可能需要數十分鐘的測量過程縮短至幾分鐘甚至更短，大幅提升了工作效率，尤其適合現場批量測試。

?2. 高精度與寬量程測量?
設備內置高精度AD轉換器和基準源，電壓測量分辨力高。電流輸出多檔位可選或自動調節，既能滿足變壓器大電流測試以減小電感影響，也能進行小電流測試以避免繞組過熱。寬泛的測量范圍使一臺儀器能夠覆蓋從PT/CT繞組到大型電力變壓器繞組的測試需求。

?3. 強大的數據管理與分析功能?
儀器配備大尺寸液晶顯示屏，可直觀顯示測試電流、繞組電阻、測量時間、繞組溫度（需外接探頭）等信息。具備數據存儲功能，可保存大量測試結果。通過內置的分析軟件，可自動計算三相不平衡率等關鍵參數，并與歷史數據或標準限值進行比對，快速判斷是否合格。數據可通過USB或藍牙導出，方便生成報告和存檔。

?4. 完備的安全保護與人性化設計?
安全設計貫穿始終。儀器具備完善的保護功能：過流保護、過壓保護、過熱保護、反電動勢保護等。在測試過程中，如果繞組突然斷開或測試線脫落，儀器能迅速切斷電流并放電，保障人員和設備安全。此外，自動放電功能在測試結束后能安全釋放繞組中儲存的能量。設備結構緊湊，重量相對較輕，部分型號采用可充電鋰電池供電，非常適合變電站、廠房等現場無源環境使用。

?5. 針對變壓器測試的專項優化?
考慮到變壓器是直流電阻測試的核心對象，儀器在設計上特別優化：

• ?消磁功能?：大電流直流測試后，鐵芯可能產生剩磁，影響后續空載等試驗。部分型號具備“消磁"功能，可自動施加遞減的交變電流，有效減少鐵芯剩磁。

• ?溫度換算?：繞組電阻隨溫度變化顯著。儀器可接入溫度傳感器，或?qū)⑹謩?dòng)輸入的繞組溫度值，自動將測量結果換算至標準溫度（如20℃或75℃）下的阻值，便于不同條件下數據的橫向比較。

• ?分接位置測試?：支持對變壓器所有分接位置的直流電阻進行連續、自動測試，并記錄對應檔位，簡化操作流程。

?廣泛而核心的應用場景?

該儀器是以下環節的標準配置：

• ?變壓器制造與出廠試驗?：檢查每臺變壓器繞組的材質、焊接、繞制工藝及分接開關接觸是否良好。

• ?變壓器現場交接與預防性試驗?：在安裝后及定期檢修時，檢測繞組及連接部位在運輸、運行后是否發生變化，是判斷其健康狀態的基礎項目。

• ?發電廠與大型電機檢修?：測量發電機、電動機定子及轉子繞組的直流電阻，檢查是否存在匝間短路或連接缺陷。

• ?電抗器、消弧線圈等設備檢測?：評估其繞組導體的連續性及連接質量。

?專業服務：從設備到測試方案?

直流電阻測試雖原理簡單，但現場應用（特別是大型變壓器測試）中，接線方式、電流選擇、穩定判據、溫度修正等因素都會影響結果。武漢特高壓電力科技有限公司不僅提供可靠的測試儀器，還能為用戶提供專業的測試指導，協助制定符合規程要求的測試方案，解答數據異常分析中的疑問，幫助用戶確保這一基礎測試項目的規范性與有效性。

?結語：可靠數據源于扎實功底?

直流電阻測試是電力設備檢測體系中一項經典的試驗。其測量結果的準確性、穩定性和高效性，直接關系到對設備內部隱性缺陷的判斷。武漢特高壓電力科技有限公司的直流電阻測試儀，通過聚焦感性負載測試的快速穩定難題，提升測量精度與智能化水平，并強化現場使用的安全性與便捷性，為用戶提供了值得信賴的基礎測試工具。在變壓器廠、電力公司、大型工礦企業的日常檢驗工作中，該儀器幫助技術人員高效獲取了評估繞組健康狀況的關鍵數據。用戶對廠家的信賴，正是源于這種能夠持續提供穩定、準確的基礎測試數據，將簡單測試做精做深的專業能力。選擇武漢特高壓的直流電阻測試儀，意味著為設備的核心導電回路評估選擇了一把經得起考驗的“標尺"。
