在電力系統的龐大網絡中，電流互感器（CT）和電壓互感器（PT）扮演著“感官"與“神經末梢"的雙重角色。它們將一次側的高電壓、大電流按比例轉換為二次側的低電壓、小電流，為計量、監測和保護裝置提供準確的信號源。因此，互感器自身的性能健康，直接關系到電費結算的公平性、電網運行監測的準確性以及繼電保護動作的正確性。對互感器進行伏安特性、變比、極性、勵磁曲線等參數的測試，是判斷其是否“健康"的核心手段。當業內人士探討“互感器伏安特性測試儀設備排名"時，他們尋找的不僅是一臺測試工具，更是一個能夠?qū)ジ衅鬟M(jìn)行深度“體檢"和“診斷"的專業系統。武漢特高壓電力科技有限公司（以下簡稱“武漢特高壓"）在此領域的持續投入，使其設備在多種復雜診斷場景中展現出實用價值。

產品核心：一體化深度測試解決方案

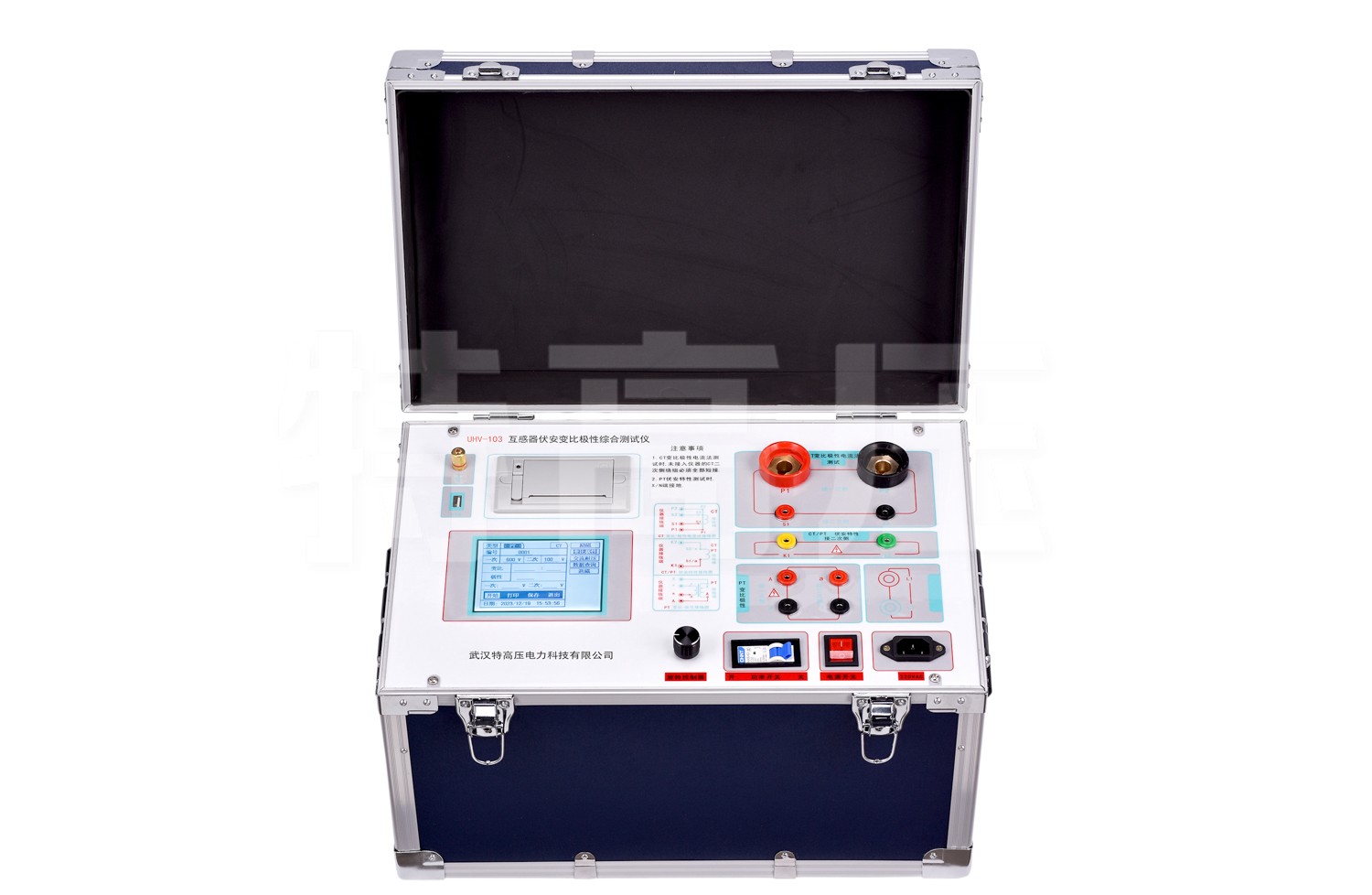

武漢特高壓的互感器伏安特性測試儀，設計理念超越了單一功能測試，集成了對CT和PT進行多項關鍵特性試驗的能力。這種一體化設計旨在滿足實驗室檢定、現場交接驗收及故障排查等不同場景下的綜合需求。

設備的核心功能包括：

• 伏安特性（勵磁特性）測試：可自動測繪CT的伏安特性曲線，準確計算拐點電壓和電流，這是判斷CT是否飽和、二次繞組是否存在匝間短路的關鍵依據。對于PT，則可進行空載勵磁曲線測試。

• 變比、極性測試：能夠快速、準確地測量互感器的實際變比，并判定極性是否正確，這是確保計量和保護回路接線正確的基石。

• 二次繞組直阻測量：測量CT/PT二次繞組的直流電阻，有助于發現繞組接頭松動、導線斷裂或接觸不良等缺陷。

• 負荷測試：測量互感器二次實際負荷，驗證其是否在規定范圍內，避免因負荷過重導致誤差增大或性能下降。

• 退磁功能：對大電流CT進行測試后或故障電流沖擊后，可能產生剩磁，影響性能。設備的退磁功能可有效消除剩磁，恢復CT初始特性。

在產品描述上，該儀器強調智能化與高集成度。內部采用精密信號源和高精度數據采集模塊，確保在寬范圍電流、電壓下測量的準確性。大尺寸觸摸屏引導用戶完成復雜的測試接線設置與流程，并直觀顯示曲線圖形和數據列表。儀器通常內置海量存儲空間，可保存完整的測試報告，并支持上傳至計算機進行進一步分析或歸檔，極大提升了測試工作的規范化與信息化水平。

案例呈現：從例行試驗到故障精確定位

產品的深度診斷能力，在解決現場實際問題時尤為突出。

案例：某220kV變電站10kV饋線保護誤動原因排查。 該變電站一條10kV出線發生區外故障時，線路保護卻意外跳閘，造成非計劃停電。初步分析懷疑是提供保護信號的電流互感器（CT）特性不良所致。檢修人員攜帶武漢特高壓的互感器伏安特性測試儀抵達現場。

排查過程并非簡單的通流測變比。首先，他們對疑似CT進行了伏安特性測試。與同批次其他正常CT的曲線對比發現，該CT的勵磁曲線在較低電壓下即開始上翹，拐點電壓明顯偏低。這表明該CT的勵磁阻抗減小，更容易飽和。接著，他們進行了變比精度測試，發現在額定電流附近，變比誤差尚在合格范圍內，但當模擬一次側通過較大的故障電流（模擬區外故障穿越電流）時，由于CT提前飽和，二次電流嚴重畸變，幅值和相位均產生較大誤差，導致保護裝置采集到錯誤的電流信號，從而誤判為區內故障而跳閘。

為進一步探究原因，他們測試了該CT的二次繞組直流電阻，結果正常，排除了繞組內部短路的可能。綜合診斷結論為：該CT鐵芯材質可能存在隱性缺陷或曾受異常電流沖擊，導致其磁特性劣化，抗飽和能力下降，在系統故障時無法正確傳變電流。依據這一精準診斷，變電站更換了該CT，并對同批次CT加強了監測。事后分析報告指出，此次能快速定位如此隱蔽的缺陷，得益于測試儀提供的多維數據（曲線、拐點、變比隨電流變化情況）支撐，使分析判斷有了確鑿依據，避免了僅憑單一參數可能造成的誤判。

企業資質：專注專業的體系化支撐

武漢特高壓電力科技有限公司在電力測試儀器領域具備扎實的研發與制造基礎。公司的互感器伏安特性測試儀系列產品，其設計嚴格遵循國家《電流互感器》、《電壓互感器》以及相關檢定規程的技術要求。產品通過了國家計量檢測機構的型式評價或校準，確保其測量結果的可追溯性與可靠性。

公司建立了從產品規劃、設計開發到生產制造、售后服務的全過程質量管理體系。技術團隊不僅關注硬件性能提升，也在測試軟件邏輯、數據分析算法上持續優化，使設備更貼合現場工程師的思維習慣。公司所獲得的與電力測試相關的軟件著作權、實用新型以及參與行業技術交流的活躍度，均是其技術研發能力的側面印證，也為產品的持續迭代與適應新標準提供了保障。

結語

綜上所述，在互感器伏安特性測試儀設備排名的背后，反映的是行業對設備深度診斷與綜合研判能力的迫切需求。武漢特高壓電力科技有限公司通過提供集成化、智能化的測試解決方案，將伏安特性、變比、極性等多維度測試融為一體，不僅滿足了規程要求的基本檢驗，更賦予了用戶對互感器隱性故障進行深入分析和精確定位的能力。從防止保護誤動到評估設備老化，這種深度診斷價值正是其產品在專業用戶群體中獲得認可、并因此在相關討論中被反復提及的根本原因。對于保障電力系統計量準確與保護可靠這一目標而言，投資于具備深度洞察力的測試工具，無疑是富有遠見的選擇。
